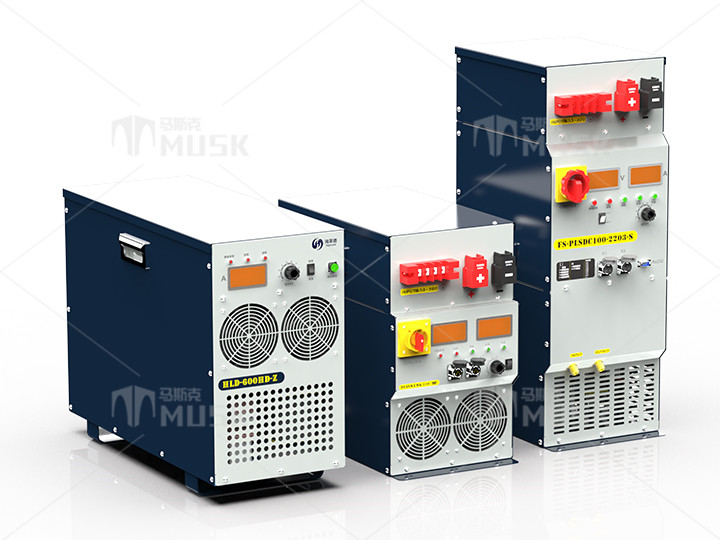

等离子scrubber洗涤专用电源

产品说明
● 等离子体洗涤器（Plasma Scrubber）是一种利用低温等离子体技术处理工业废气的设备。该技术通过高压放电产生高能电子、离子、自由基等活性粒子，在常温常压条件下将废气中的有害污染物分解为无害或低害物质，实现净化。
● 与传统的热力燃烧、催化氧化、活性炭吸附等废气处理技术相比，等离子体洗涤器具有能耗低、效率高、适用范围广、无二次污染等优势，已成为VOCs（挥发性有机物）治理领域的重要技术选择。

产品特点
● 处理效率高，VOCs去除率可达90%以上
● 能耗低，运行成本仅为热力燃烧的1/5-1/10
● 常温操作，无需预热，启动快速
● 设备紧凑，占地面积小
● 无二次污染，产物主要为CO₂和H₂O

工作原理
等离子体产生机制
等离子体洗涤器的核心是通过介质阻挡放电（Dielectric Barrier Discharge, DBD）或电晕放电技术产生低温等离子体。当施加足够高的交流电压（通常为5-30kV，频率50Hz-100kHz）时，电极间隙中的气体被击穿，形成大量微放电通道。
在放电过程中，电子从电场中获得能量（平均能量1-10eV），这些高能电子与气体分子发生碰撞，引发以下主要反应：
• 电子碰撞激发：e + M → M* + e
• 电子碰撞电离：e + M → M⁺ + 2e
• 电子解离：e + AB → A + B + e
• 附着反应：e + AB → AB⁻
污染物降解过程
废气中的有机污染物在等离子体环境中经历复杂的物理化学过程而被降解。主要降解途径包括：
1. 直接电子碰撞：高能电子直接与污染物分子碰撞，使其激发、电离或解离。
2. 自由基反应：放电产生的·OH、·O、·N等活性自由基与污染物反应。
3. 臭氧氧化：放电产生的O₃与污染物发生氧化反应。
4. 紫外光解：放电过程中产生的紫外辐射使污染物光解。

技术特点
等离子体洗涤器相比传统废气处理技术具有以下特点：

对比项目	等离子体	热力燃烧	活性炭吸附
处理温度	常温	700-800℃	常温
能耗	低	高	中
去除效率	85-99%	95-99%	60-90%
二次污染	无	NOx	废活性炭
占地面积	小	大	中

等离子体洗涤器与传统技术对比

核心技术优势：
1、广谱性：可同时处理多种类型的VOCs，包括烷烃、烯烃、芳香烃、含氧有机物等。
2、适应性：对废气浓度波动适应性强，可处理低浓度（<100ppm）废气。
3、安全性：常温操作，无火灾爆炸风险。
4、模块化：可根据处理量灵活组合，便于扩容。

技术指标
性能参数

参数名称	数值范围	备注
处理风量	1000-50000 m³/h	可定制
VOCs去除率	≥90%	视成分而定
恶臭去除率	≥95%	NH₃、H₂S等
输入电压	AC 380V ± 10%	三相五线
放电电压	5-30 kV	可调
放电频率	50 Hz - 100 kHz	可调
功率密度	5-50 W/L	视浓度而定
设备阻力	<500 Pa	低阻力

结构参数

参数名称	规格	材质
反应器壳体	碳钢/不锈钢	Q235/SUS304
放电电极	不锈钢针/线	SUS316
接地电极	不锈钢板	SUS304
介质层	陶瓷/石英	Al₂O₃/SiO₂
绝缘材料	聚四氟乙烯	PTFE
高压电源	高频逆变	IGBT模块
控制系统	PLC自动控制	西门子/三菱

应用领域

等离子体洗涤器应用于以下行业的废气治理：
印刷包装行业
处理印刷、复合、涂布过程中产生的油墨废气，主要成分为甲苯、二甲苯、乙酸乙酯等。
涂装喷涂行业
处理喷漆、烤漆过程中产生的漆雾和有机溶剂废气，包括醇类、酮类、酯类等。
化工制药行业
处理反应釜、蒸馏塔、干燥设备等排放的工艺废气，成分复杂多样。
电子半导体行业
处理光刻、刻蚀、清洗等工艺产生的特种气体和有机废气。
食品加工行业
处理油炸、烘烤、发酵等过程产生的油烟和异味。

设备选型
根据处理风量和污染物浓度，等离子体洗涤器分为以下标准型号：

型号	处理风量	装机功率	外形尺寸(mm)
PS-1000	1000 m³/h	3 kW	1200×800×1500
PS-3000	3000 m³/h	8 kW	1800×1000×1800
PS-5000	5000 m³/h	12 kW	2200×1200×2000
PS-10000	10000 m³/h	22 kW	2800×1500×2200
PS-20000	20000 m³/h	40 kW	3600×2000×2500
PS-50000	50000 m³/h	90 kW	5000×2800×3000
